הדרך לשפר את איכות הסביבה בתוך המבנה

אוויר עומד

מערכת מיזוג שמעלה את איכות האוויר והנוחות – תכנון, התקנה ובקרה תחת קבלן אחד

, CO2 גבוה וריחות בחללים מאוכלסים פוגעים בנוחות, בפרודוקטיביות ובבריאות. פתרון מדויק של מערכת אוויר צח, מתוכנן ומבוצע נכון, מייצב איכות אוויר פנימית וחוסך אנרגיה. ס.א.א הנדסה ומיזוג אוויר משלבת תכנון, אספקה, התקנה ובקרת מבנה כדי לספק אוורור יעיל ומאובטח בהתאם לתקן ולשימוש בפועל.



מה כוללות מערכות מתוכננות היטב

בסיס נכון של מערכת אוויר מתחיל בהגדרה ברורה של רכיבי המעטפת הטכנית: יחידת טיפול אוויר ייעודית עם מחליפי חום לקירור/חימום, שלבי סינון מותאמים לרמת הניקיון הנדרשת, ומנגנוני בקרה ללחות ולטמפרטורה. התוספת של פרה-היט/רו-היט בחורף ומחליף חום רגנרטיבי משפרת נצילות אנרגטית ומונעת עיבוי לא רצוי. כאשר נדרש אוויר צח ישיר למרחבים קריטיים, משלבים אזורי דחיסת אוויר מבוקרים, דמפרים ממונעים לשמירת לחצים דיפרנציאליים ובידוד תרמי ואקוסטי לאורך התעלות כדי להפחית רעש והפסדי חום. כך המערכת מספקת ספיקה מדויקת לאזורים שונים בלי לפגוע בנוחות המשתמשים.

סינון נכון הוא לב המערכת. במסחר ומשרדים נהוג לשלב מסנני קדם וסינון עדין בהתאם לדרישות IAQ, בעוד שבבריאות ותעשייה קלה נדרשים רמות סינון גבוהות יותר, עד HEPA באזורים מסוימים. יחד עם שמירת לחות בטווח מוגדר, מתקבל אוויר צח שאינו רק קריר ונעים, אלא נקי מחלקיקים וריחות. מנגנוני ניקוז, גישה נוחה להחלפת פילטרים, ומרחבי שירות בטוחים מסביב ליחידה מונעים תקלות עתידיות ומקצרים זמני תחזוקה. התכנון ההנדסי קובע גם את מיקום כניסות האוויר החיצוני כדי למנוע יניקה מאזורים מזוהמים, ואת הפרדת הזרימה ממערכות פליטה.

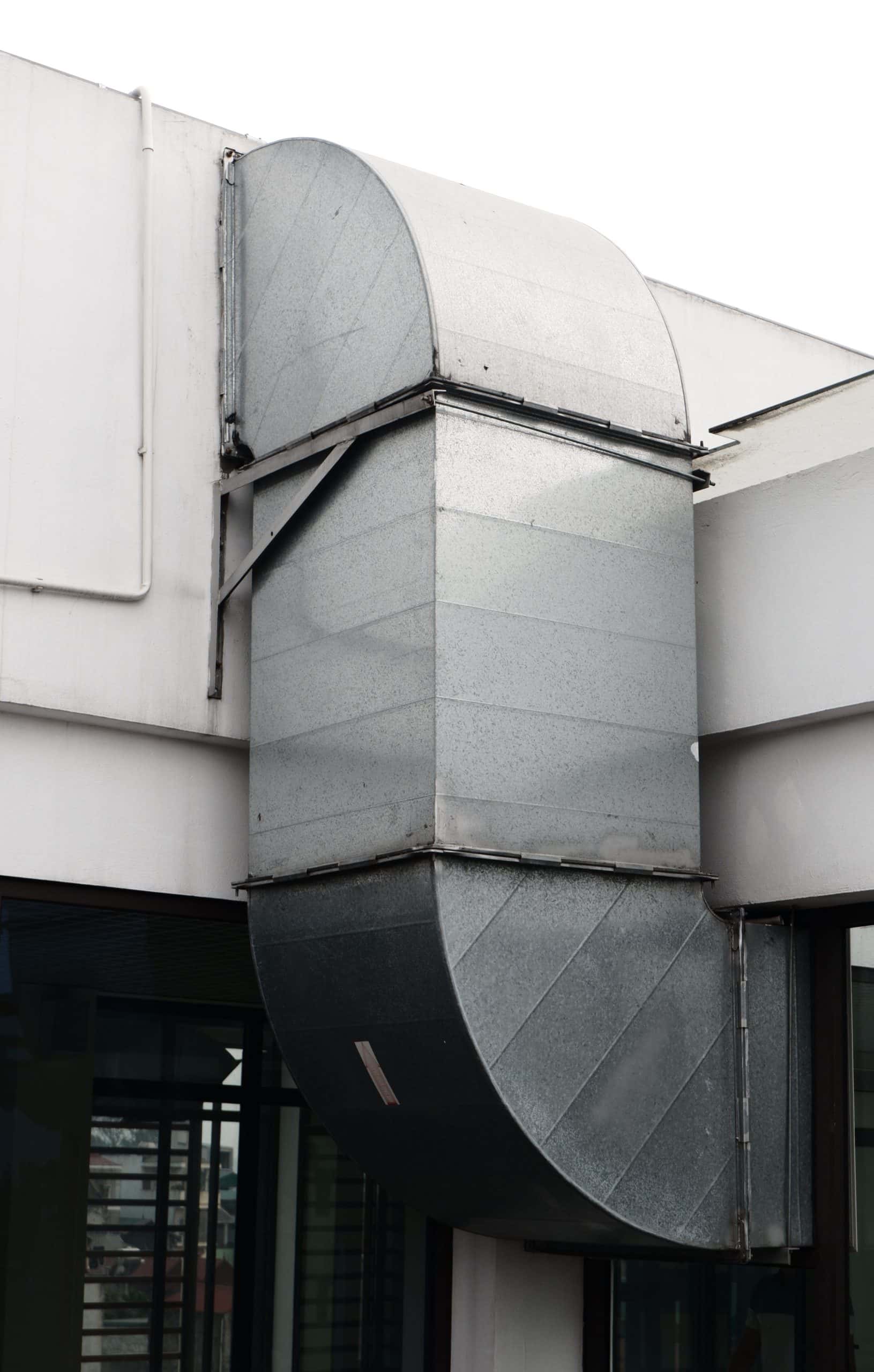

ברמת ההפצה, התעלות מתוכננות להפסדי לחץ נמוכים, עם מהירויות אוויר מאוזנות וצמתים היוצרים חלוקה הומוגנית בין אזורים. בחללים מרובי תפוסה משולב לעיתים דיפיוזר דל-אינדוקציה המונע משבי אוויר, ובחדרי ישיבות נעשה שימוש בבקרה לפי CO2 כדי להגביר או להפחית ספיקה בזמן אמת. יש משמעות גם לבחירת מפוחים עם הנעה בתדר משתנה, המאפשרים התאמת ספיקה לעומס בפועל ושקט אקוסטי. בסוף, מערכת שמתוכננת היטב נראית מאוזנת על הנייר ופועלת בשקט וביעילות בשטח, לאורך שנים.



יחידות טיפול אוויר, סינון ולחות: מה נכנס למעטפת הטכנית

יחידות טיפול אוויר (יט״א) ייעודיות לאוויר צח מרכיבות את לב התהליך: מסגרת הרמטית עם דלתות שירות, מחליפי חום בעלי שטח פנים מתאים, מגשי ניקוז נגישים, מנועים בעלי VFD ומאווררים בעלי פרופיל כנף יעיל. על מסלול האוויר משולבים שלבי סינון קדם וסופי עם מדידי הפרשי לחץ לניטור סתימות. כאשר קיימת דרישת לחות, מותקנים מרטיבי קיטור או אדיאבטיים עם הפרדת טיפות ובקרה למניעת הצטברות מים. השלמה של חיישני טמפרטורה ולחות לאורך הזרם מבטיחה שליטה יציבה ושומרת על תנאים עקביים גם בשינויי מזג אוויר חדים.

ביישומים נקיים או רגישים, מוסיפים תאי פילטר סופיים קרובים לנקודת האספקה, ובאזורים נדרשים FFU לזרימה למינרית. כיוון שמדובר באוויר חוץ, תשומת לב מיוחדת ניתנת לאיכות הבידוד התרמי ולשבירת גשרים תרמיים כדי למנוע עיבוי במקומות קרים. כך המערכת שומרת על תפקוד יציב ומפחיתה סיכוני חיידקים ועובש. בחירה נכונה של חומרים עמידים לקורוזיה, צביעה תעשייתית והגנות מפני חדירת מי גשם בנקודות היניקה משלימות את התכנון.



איזון זרימות ואינטגרציה למערכות קיימות

אינטגרציה נכונה של מערכת אוויר נקי עם מערכות קירור VRF או צ׳ילרים ועם יט״א קיימות דורשת התאמת עקומות האוורור, טמפרטורות אוויר אספקה ותפוקות אנרגיה. בתרחישים של שדרוג, שומרים על רציפות תפעולית באמצעות יחידות זמניות ועבודה לילית באזורים מאוישים ביום. כדי להבטיח פיזור אחיד, מתבצעת עבודת איזון (TAB) בתעלות ובדמפרים מאוזנים מראש, ופרמטרים אלה מוזנים לבקרת המבנה כך שהמערכת תדע לשחזר את הנקודות במקרה של שינוי לוחות זמנים או עומסים.

חיבורי תקשורת תעשייתיים כגון BACnet/Modbus בין בקרי השדה ל-BMS מאפשרים ניטור מגמות, התראות מוקדמות על סתימות פילטרים או חריגות CO2, והפעלת לוגיקות חכמות למניעת עבודה מיותרת. כך משיגים מערכת מאוחדת שבה האוורור, הקירור והחימום פועלים בסנכרון, עם קדימות תפעולית מוגדרת בין שגרה לחירום. התוצאה היא אמינות גבוהה, פחות הפתעות ותפעול פשוט לצוות האחזקה.



כך זה עובד בפועל: מהשרטוט ללחיצה על ON

המסע מתחיל מאפיון צרכים מדויק ומסתיים במסירה מתועדת של מערכת יציבה. בשלבים הראשונים מתקיים סיור הנדסי בשטח, בדיקה של דרישות התקן הרלוונטיות והבנת תצורת המבנה והאכלוס הצפוי. לאחר מכן ניגשים לבחירת רכיבים על בסיס עקומות ביצוע אמיתיות: מאווררים, מחליפי חום, דרגות סינון וחומרי תעלות. במקביל נבנה מודל בקרה לוגי שמוודא התאמת ספיקה ונקודות קבע לתפוסה משתנה, כדי לחסוך אנרגיה בלי לפגוע ב-IAQ.

שלב ההתקנה שם דגש על תיאום בין מקצועות: חשמל, בקרה, תעלות וצנרת ניקוז. ניהול לוחות זמנים פרטני לפי אזורים מזרז את ההרצה ונותן אפשרות להעמיד אזורים לשימוש מוקדם. בקרות איכות, בדיקות אטימות תעלות ובדיקות בטיחות חשמליות מתבצעות לפני חיבור סופי כדי למנוע תקלות זמן קצר לאחר ההפעלה. רק כשהכל סגור הנדסית, עוברים להרצה מדורגת שמתחילה ביבש ומסתיימת בעומס אמיתי.



אפיון עומסים ואוכלוסייה לעומת דרישות תקן

קביעת ספיקות האוויר נשענת על תרחישי תפוסה, שעות פעילות ואופי השימוש בכל חלל. לשם כך מחשבים קצב אספקת אוויר פר-נפש ופר-מטר, בוחנים רמות מזהמים אופייניות וממקמים חיישני CO2/TVOC בהתאם לפרופיל התנועה בחלל. התאמת התכנון לדרישות הרגולטוריות בישראל, ולתקנים בינלאומיים מקובלים לפי מפרט המזמין, מבטיחה שהמערכת תעמוד בבדיקות הקבלה ותהיה בטוחה לשימוש. פרמטרים מרכזיים נחתמים עם המזמין מראש, כדי לייצר ציפיות טכניות וכלכליות ברורות.

כאשר מדובר בחדרים רגישים או חללים רב-אוכלוסייתיים, מוסיפים מרווחי תכנון זהירים וגיבויים, למשל יחידות מקבילות או מסלולי בקרה חלופיים. התוצאה היא מערכת שאינה נשברת בעומס קיצון, אלא שומרת על תנאים יציבים גם באירועים כמו ימי קיץ חמים במיוחד או עומסי תפוסה חריגים. כך משמרים רציפות תפעולית ומונעים תלונות משתמשים.



בדיקות Commissioning, TAB ותיעוד למסירה

בסיום ההרכבה מבוצעות בדיקות Commissioning סדורות: אימות חיבורים, כיול חיישנים, בדיקת רצפי בקרה ותפקוד הגנות. צוות TAB מבצע איזון זרימות מדויק בתעלות ובמנדפים, מתעד ערכים בפועל ומשווה לתכן. הנתונים מוזנים ל-BMS ומוגדרים סט-פוינטים מוסכמים לשגרה, לילה וחירום. כך סוגרים את הפער בין השרטוט לתפקוד האמיתי.

מסמך המסירה כולל תרשימי עדכון As-Built, דוחות בדיקות, שרטוטי חשמל ובקרה, ומדריך תפעול ותחזוקה ברור. בנוסף נקבעת תוכנית הדרכה לצוות האחזקה באתר, כדי שהארגון ידע להפעיל את המערכת, לזהות חריגות מוקדם, ולקצר זמני תגובה. התיעוד והמדידה יוצרים בסיס לניהול ביצועים מתמשך ולהחלטות שדרוג בעתיד.



למה דווקא ס.א.א הנדסה ומיזוג אוויר לפרויקט האוורור הבא

היתרון המרכזי הוא מענה מקצה לקצה: בית אחד שאחראי לתכנון, לאספקה, להתקנה, לבקרה ולשירות. חיבור הדוק בין תחומי HVAC, חשמל ובקרת מבנה מפחית ממשקים ומונע הפתעות בשטח. ניסיון פרויקטי מצטבר במגוון בניינים פעילים, תעשייה ומוסדות רפואיים משנת 2002 יחד עם היות החברה קבלן רשום בענף 170, מצביע על יציבות ואמינות תפעולית. עבור לקוחות שמבקשים שקט, זה אומר כתובת אחת שמחזיקה את כל התמונה הטכנית והלוגיסטית.

מעבר למעטפת, הערך נמצא בפרטים: בחירת רכיבים מיצרנים מוכרים, שיטות בדיקה מסודרות, ותיעוד עקבי שמלווה את חיי המערכת. ההסתכלות היא על מחזור חיים מלא, לא רק על התקנה חד-פעמית. לכן נבחנות חלופות לפי עלות כוללת לאורך שנים, וניתנת עדיפות לפתרונות בקרה וגיבוי שמונעים השבתות. השילוב הזה מייצר מערכת יציבה, חסכונית ומוכוונת משתמש קצה.



אחריות מקצה לקצה: תכנון→אספקה→התקנה→בקרה→שירות

ניהול אחוד של כל שלבי הפרויקט מאפשר תיאום ישיר בין השרטוטים לשטח, עם לוחות זמנים ריאליים ודיוק בפרטי התקנה. צוותי החשמל והבקרה עובדים על בסיס מפרט משותף, כך שכל חיישן, בקר ודמפר משובצים נכון לוגית ופיזית. בשלב שלאחר המסירה, השירות והתחזוקה נשענים על אותה שפה הנדסית, ולכן תקלות מטופלות במהירות וללא מחלוקות בין ספקים. זהו ערך קונקרטי: פחות נקודות כשל, פחות עיכובים ויותר שליטה עבור המזמין.

בשלבים מתקדמים יותר, כאשר מתווספים אזורים או משתנים צרכי הבניין, יש יכולת הרחבה מובנית. הודות לתיעוד ולאחידות הבקרה, ניתן לקלוט שטחים חדשים בלי להפריע לשטחים קיימים, ולשמר סטנדרט תפעולי זהה לכלל הנכס. בדרך זו המערכת נשארת עדכנית לשנים קדימה.



התאמה ענפית: מסחר, הייטק, בריאות ומרלוגים

בענפי מסחר ומשרדים הדגש הוא על נוחות משתמשים, בקרה לפי תפוסה ועלויות אנרגיה צפויות. בהייטק ובמעבדות נדרש איזון בין דרישות טמפרטורה, לחות וסינון מתקדם, לעיתים עם אזורים מסווגים. בבתי חולים ומרכזים רפואיים חשובים זרימות אוויר, לחצים דיפרנציאליים וסטריליות, בעוד שבמרלוגים ומפעלים הדגש הוא על מרחקי תעלות, נקודות קירור/חימום נקודתיות ובקרה מבוזרת. התאמה מדויקת לסקטור מסירה מערכת שמשרתת את היעד העסקי של הבניין, לא רק את המפרט ההנדסי.

הבנת שיקולי בטיחות אש, שילוב עם שחרור עשן ותיאום עם רגולטורים משלימה את התמונה. כך הפרויקט מתקדם בקצב תקני וללא עיכובים מיותרים בבדיקות קבלה.



יעילות אנרגטית ללא פשרות על איכות אוויר

הדרך לחיסכון מתחילה בתכנון. התאמת טמפרטורות אספקה, שימוש במחליפי חום לאחזור אנרגיה, ומעבר להנעות בתדר משתנה במאווררים ובמשאבות מפחיתים קילוואט-שעה בלי לפגוע ב-IAQ. מערכת יעילה יודעת לעבוד טוב בעיקר בעומסים חלקיים, כי זו המציאות היומיומית. לכן בוחרים נקודות פעולה גמישות ומנגנוני שליטה חכמים שמזהים תפוסה ומזהמים בזמן אמת, ולא רק לפי שעון.

כדי לא לאבד שליטה באיכות האוויר, הגבולות מוגדרים מראש: ערכי CO2 מטרה, לחות רצויה, ומהירויות אוויר לכל חלל. הבקרה יודעת לשמור על היעדים, ואם צריך – לעדכן את מערכת הקירור או החימום הנלווית כדי למנוע אי-נוחות. כך משיגים איזון בין בריאות לנצילות אנרגטית לאורך מחזור החיים.



בקרה חכמה: התאמת ספיקה לפי תפוסה ו-CO2

חיישני CO2 ו-VOC מפעילים לוגיקה שמגדירה מתי ואיך להגביר או להפחית ספיקה. באמצעות מאווררים עם VFD ודמפרים ממונעים, המערכת משיגה התאמה עדינה לצרכים האמיתיים של החלל. בנוסף, לוחות זמנים דינמיים לפי ימי השבוע וחגים, וכן מצבי לילה וחיסכון, מקטינים משמעותית את שעות העבודה ללא צורך ממשי.

חיבור ל-BMS מאפשר ניתוח מגמות והפקת דוחות שמתרגמים לייעול מתמשך. כאשר מזוהים אזורים עם חריגות, ניתן לבצע כיול נקודתי במקום להעלות תפוקה לכל הבניין. כך נמנעות חריגות אנרגטיות ומוגנת איכות האוויר בכל עת.



בטיחות, שחרור עשן ותיאום עם מערכות אש

בכל מבנה מודרני, מערכת מיזוג אוויר אינה פועלת בוואקום. היא חייבת להשתלב עם מערכות גילוי אש ושחרור עשן כדי לשמור על בטיחות משתמשים ולמנוע הפצת עשן בין אזורים. המשמעות היא הגדרת מצבי עבודה ברורים: שגרה, לילה וחירום, כאשר כל מצב מגדיר דמפרים פתוחים/סגורים, מהירויות מאווררים וחלונות שחרור עשן. התיאום מבוצע כבר בשלב התכנון ונתמך בבדיקות אינטגרטיביות עד לאישור גורמי הכבאות.

ניהול נכון של ממשקים אלו מונע התנגשות פקודות, ומבטיח שבאירוע חירום המערכת תתנהג כמצופה: תספק מסלולי אוויר נקיים, תפנה עשן מאזורי מילוט ותגן על ציוד. עבודת ההרצה כוללת סימולציות הפעלה עם קבלני האש והבקרה כדי לוודא שכל התרחישים נסגרים.



הפרדת מצבי אוורור שגרה וחירום

הפרדה לוגית ופיזית בין שגרה לחירום מבטיחה שלא יופעלו ספיקות מיותרות בזמן שריפה, ושלא יישאב עשן לתוך אזורים נקיים. דמפרים חסיני אש, מגעים יבשים ללוחות פיקוד אש ורשימות קדימויות הפעלה בבקר, מייצרים התנהגות צפויה ומבוקרת. מדבקות זיהוי, תרשימי חיווט ברורים ותיעוד מאושר לרשויות משלימים את החבילה.

בנכסים עם אזורי שימוש שונים, ניתן להגדיר לוגיקות אזוריות כך שכל אזור יפעל בהתאם לסכמת הבטיחות שלו. זה מצמצם סיכונים ומייעל פינוי במצבי קיצון.



מה מקבלים בפועל: מסירה מדידה ושירות מתמשך

במסירה מתקבל סט מלא של מסמכי תכן מעודכנים, דוחות איזון אוויר, וסט-פוינטים מוסכמים למצבי עבודה שונים. בנוסף מוגשים תרשימי חשמל ובקרה, ספר יצרן לרכיבים עיקריים, ולו״ז תחזוקה מונעת. המדידה בשטח מוכיחה עמידה ביעדים – ספיקה, רמות CO2, לחות וטמפרטורת אספקה – והכול מתועד בחתימה.

לאחר העלייה לאוויר, שירות מתמשך מבטיח זמינות גבוהה. זה כולל ניטור מגמות ב-BMS, התראות תחזוקה יזומות והחלפת מסננים לפי הפרשי לחץ בפועל. כאשר מתבצעים שינויים בבניין, ניתן לעדכן במהירות את לוגיקות הבקרה כדי לשמר יעילות ואיכות אוויר מיטביות.



• תהליך מסודר מקצה לקצה: אפיון ותקינה, תכנון מפורט, הקמה ובקרה, Commissioning ו-TAB, מסירה מתועדת ושירות מתמשך – כולם תחת קבלן אחד.



שורת הזמנה שקופה: ייעוץ ראשוני ותכנון מערכת שמדברת במספרים

כשנדרש פרויקט אוורור שעומד בתקנים, חוסך אנרגיה ומספק נוחות מוכחת, נכון לערב גורם אחד שמחזיק תכנון, ביצוע ובקרה. ס.א.א הנדסה ומיזוג אוויר מביאה לשולחן ניסיון רב-תחומי והיכרות מעשית עם פרויקטים חיים, כך שקל להתניע תהליך מסודר: איסוף נתונים, בדיקות בסיס, ומפרט שמית ליישום. להזמנת שיחת ייעוץ ותיאום סיור הנדסי, ניתן להשאיר פרטים ולקבל תכנית פעולה ברורה להקמת מערכת מותאמת.



שאלות שעוזרות לקבל החלטה

כמה אוויר צח צריך לכל עובד במשרד, וכיצד בודקים עמידה בדרישות?

הקצאת אוויר צח נקבעת לפי תפוסה וגודל חלל, ומשקפת ערכי CO2 מטרה המבטיחים נוחות ובריאות. בפועל מחשבים ספיקה פר-נפש ופר-מטר, ממקמים חיישני CO2 באזורי שהייה, ומוודאים שברוב שעות העבודה הערכים נעים סביב היעד. בדיקות איזון ותיעוד מגמות ב-BMS מוכיחים ביצועים, ובמידת הצורך מעדכנים סט-פוינטים או פותחים דמפרים אזוריים לשיפור.

מתי עדיף לחבר מערכת זו ל-VRF ומתי לצ׳ילר עם יט״א?

בבניינים בינוניים עם חלוקה לאזורים ותנודות תפוסה, חיבור ל-VRF מאפשר שליטה אזורית והפעלת ספיקה לפי ביקוש. במבנים גדולים עם יט״א מרכזיות ונפחי אוויר גבוהים, קישור לצ׳ילר מספק יציבות אנרגטית וביצועים עקביים לאורך היום. הבחירה מתבססת על גודל, פרופיל עומס, מרחקי תעלות ועלויות תחזוקה, תוך התחשבות ביכולת אחזור אנרגיה ושליטה בעומסים חלקיים.

איך משדרגים מערכת לטיהור אוויר בבניין פעיל בלי להשבית קומות שלמות?

פועלים בשיטה מדורגת: תכנון שלבים, עבודה בשעות שפל, שימוש ביחידות זמניות היכן שצריך, וביצוע איזון והרצה אחרי כל שלב. תיאום הדוק עם האחזקה והדיירים, יחד עם תיעוד As-Is וכיול חיישנים, מאפשרים מעבר חלק לחדש תוך שמירה על אוורור בסיסי. כך נמנעים השבתות מיותרות והפרעה לפעילות.

מה ההבדל בין מערכת זו לשחרור עשן, והאם אפשר לשלב ביניהן?

מערכת אוויר צח נועדה לנוחות ובריאות בשגרה, בעוד ששחרור עשן הוא רכיב בטיחותי לשעת חירום. ניתן לתאם בין המערכות באמצעות בקרה משולבת ודמפרים חסיני אש, כך שבחירום האוורור הרגיל משנה מצב או מפסיק, והמערכת הייעודית לעשן נכנסת לפעולה. שילוב נכון מתוכנן מראש ומאומת בבדיקות אינטגרטיביות מול גורמי האש.

כיצד בקרה חכמה מפחיתה צריכת אנרגיה במערכת אוויר נקי?

בקרה לפי תפוסה ו-CO2 מכוונת את מהירות המאווררים והפתיחות של דמפרים בזמן אמת, כך שלא מוזרם אוויר מיותר. לוגיקות Reset לטמפרטורות אספקה ומים קרים מצמצמות עבודה בעומסים חלקיים. חיבור ל-BMS מאפשר ניתוח מגמות, איתור אזורים בזבזניים והטמעת שיפורים רציפים שמורידים את הצריכה לאורך זמן.

אילו מסמכי מסירה ודיקות קבלה צריך לקבל בסוף הפרויקט?

מקבלים שרטוטים מעודכנים As-Built, דוחות Commissioning ו-TAB, תוצאות מדידה של ספיקה, CO2 ולחות, תרשימי חשמל ובקרה, וספר תפעול ותחזוקה. בנוסף מומלץ לקבל תוכנית SLA ויומן נקודות קבע במערכת הבקרה. מסמכים אלו מבטיחים יכולת תחזוקה, הרחבה ובקרה איכותית בהמשך.

מה חשוב בתחזוקה השוטפת של מסננים וחיישני CO2 במערכת אוויר?

יש לקבוע תדירות החלפת פילטרים לפי הפרשי לחץ בפועל ולא רק לפי לוח שנה, לנקות מחליפי חום ולבדוק תקינות ניקוז. חיישני CO2 דורשים כיול תקופתי כדי לשמור על אמינות ההפעלה לפי תפוסה. ניטור מגמות ב-BMS יזהה מוקדם חריגות, וכך נמנעים עומסים מיותרים, צריכת אנרגיה גבוהה ותלונות משתמשים.
